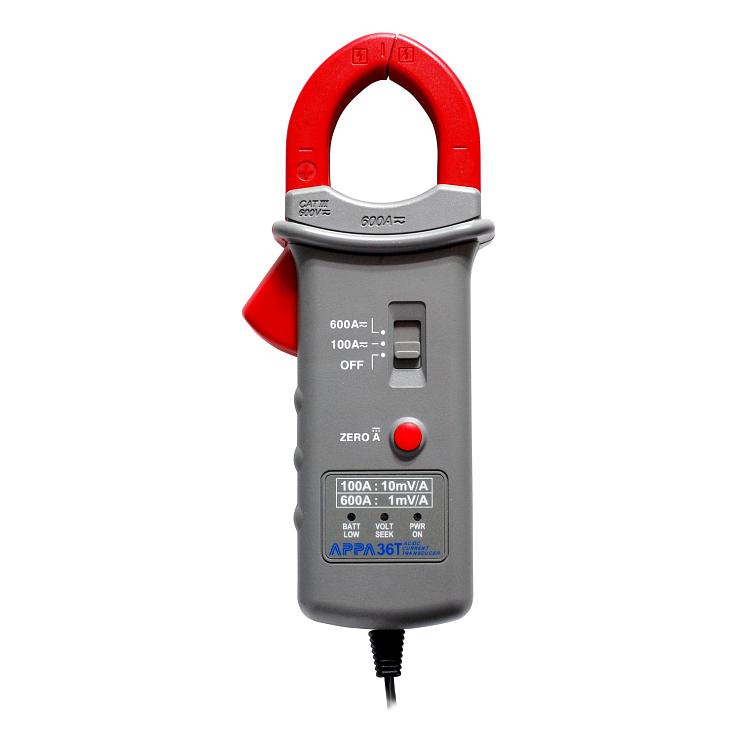

APPA 36T — 100/600 А ток қысқышы-түрлендіргіш

APPA 36T — тізбекті үзбей тұрақты және айнымалы токты өлшейтін Холл датчигі бар қысқыш-түрлендіргіш. Шығыс сигналы мультиметрге, милливольтметрге, осциллографқа немесе мотор-тестерге беріледі.

Диапазондар

• 100 А: 1 А-ға 10 мВ;
• 600 А: 1 А-ға 1 мВ;
• DCA және ACA өлшеу;
• ACA жиілік диапазоны: 40–400 Гц;
• өткізгішті қамту диаметрі: 36 мм.

Автодиагностикада қолдану

• стартердің іске қосу тогын және ток осциллограммасы бойынша салыстырмалы компрессияны тексеру;
• генератордың заряд тогы мен пульсациясын бақылау;
• отын сорғысы, желдеткіш және басқа электр қозғалтқыштарының жүктемесін бағалау;
• форсункалар мен соленоидтардың ток пішінін қарау;
• қуатты тұтынушыларды жүктеме астында тексеру.

Дұрыс өлшеу тәртібі

1. Қысқыш шығысын милливольт өлшей алатын құралға қосыңыз.
2. Жақсы сезімталдық үшін 100 А, үлкен ток үшін 600 А диапазонын таңдаңыз.
3. Өткізгішті қамтымай тұрып DC Zero түймесімен нөлді орнатыңыз.
4. Тізбектің тек бір сымын қамтыңыз; тура және кері сым бірге болса, сигналдар бірін-бірі өтейді.
5. Масштабты дұрыс орнатыңыз: 100 А режимінде 10 мВ = 1 А, 600 А режимінде 1 мВ = 1 А.

Функциялар мен қауіпсіздік

• VoltSeek 90–1000 В кернеуді жанаспай анықтау;
• 35 минуттан кейін автоматты өшу;
• 9 В батареядан шамамен 45 сағат жұмыс;
• CAT III 600 В және CAT II 1000 В;
• 1,4 м биіктіктен құлауға төзімді корпус.

Шектеу: APPA 36T орташа және үлкен токтарға арналған. Ондаған миллиампер деңгейіндегі ұсақ ток ағуын дәл іздеу үшін сезімталдығы жоғары төмен токты қысқыш қажет.

Жиынтық

• APPA 36T қысқышы;
• 4 мм екі коннекторы бар шиыршық кабель;
• тасымалдау сөмкесі;
• 9 В батарея;
• пайдалану нұсқаулығы.
