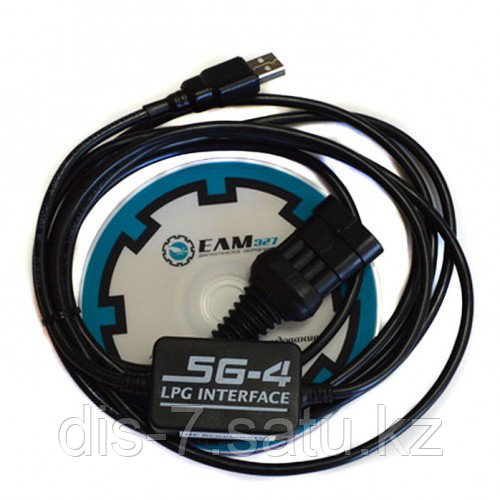

Қара 4 pin коннекторы бар ГБО кабелі

Қара 4 pin коннекторы бар ГБО кабелі компьютерді газ жабдығының үйлесімді контроллеріндегі диагностикалық коннекторға қосуға арналған.

Коннектор және орындалуы

4 контактілі қара диагностикалық коннектор; кабель ұзындығы — 3 м.

Мүмкіндіктері

• ГБО жүйесінің ағымдағы параметрлерін оқу;
• қозғалтқыш пен газ контроллерінің жұмыс графиктерін қарау;
• диагностика жасап, қолжетімді параметрлерді түзету;
• өндіруші бағдарламасы қолдаса, конфигурацияны сақтау;
• басқа жүйелермен тек распиновка мен сигнал деңгейлері толық сәйкес болғанда жұмыс істеу.

Үйлесімді жүйелер

• DIGITRONIC — все модели
• Poletron — все модели
• ALPHA/PM — TE-GAS
• AGIS — AGISM210, AGIS P13
• AC — STAG 200, 300, 400, PLUS, PREMIUM, ISA2, 400DPI, Q-BOX
• KME — AKME, BINGO, DIEGO, DIEGO G3, NEVO после 04.2009
• LOVATO — FAST, SMART, EASY, E-GO
• LPGTECH — TECH 100, 200, 204, 224, 300, 320, 324, 326, 328
• OPTIMA — 1.03
• LOGOGAZ — LOGO MAX, SMART 10, LOGO T-34, Q-POWER
• VECTOR, 4GAS, ESGI, MILANO
• ATIKER — FAST, MULTIFAST, SAFEFAST
• TAMONA — TG STREAM NEW, PROGAS, 4P, 6P, 8, PM, PMR, TE-PS, TE-PM, TE-SL
• LECHO — SEC
• OMVL by Westport — LD MP48 Dream XXI E, SAVER

Жиынтық

• ГБО диагностикалық USB кабелі;
• бағдарламалық жасақтама және техникалық құжаттама.

Қосу алдында

1. Контроллер моделін және диагностикалық коннектордың түрін салыстырыңыз.
2. Қорек, масса және диагностика желісінің распиновкасын тексеріңіз.
3. Нақты ГБО блогына арналған драйвер мен бағдарламаны орнатыңыз.
4. Кабельді оталдыру өшірулі кезде қосып, өндіруші нұсқаулығын орындаңыз.

Маңызды: түс пен контакт саны кабель түрін анықтауға көмектеседі, бірақ үйлесімділікке кепілдік бермейді. Қате распиновка контроллерді немесе USB интерфейсін зақымдауы мүмкін.
