СКАНСЕРВИС C-BB Boot / Bench кабелі

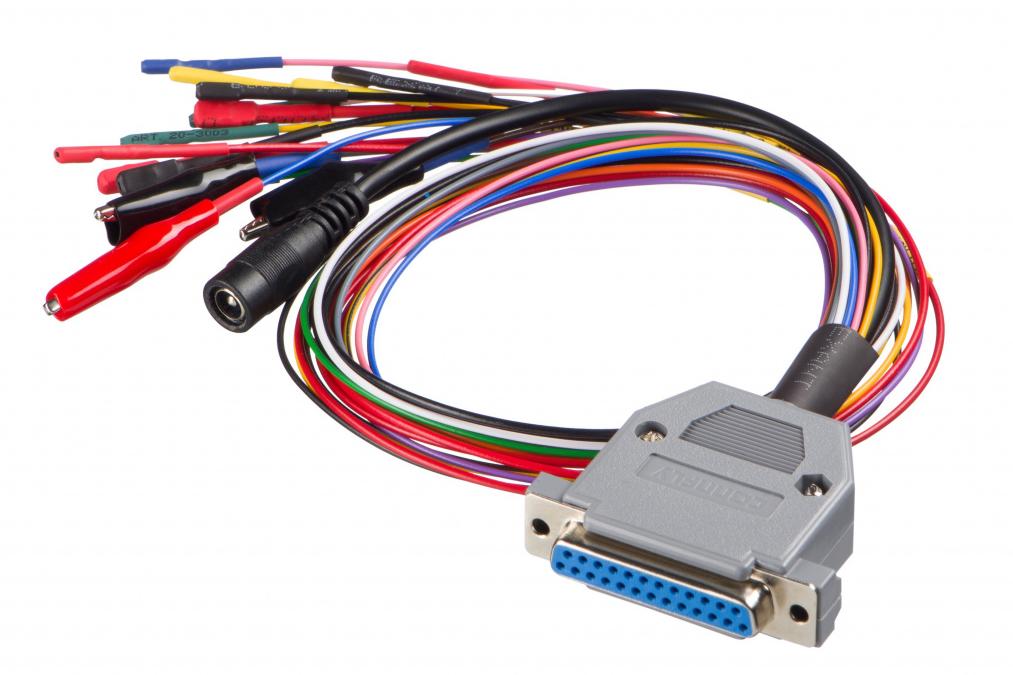

СКАНСЕРВИС C-BB (Boot / Bench DB25) — ЭБУ-ды үстелде қосуға және үйлесімді жүктеуші арқылы қоректі автоматты басқаруға арналған түпнұсқа кабель.

Кабель Scanmatik SM2-Pro және V2 әмбебап кабелі қолданылған Scanmatik SM3 құрылғыларымен үйлесімді.

Желілер

• +12 В: қызыл сымдар;
• GND: қара сымдар;
• CAN H: ақ;
• CAN L: жасыл;
• K-Line: сары-қара;
• GPT1: сары;
• GPT2: қызғылт сары;
• VPP: күлгін;
• CNF1: көк, 1 кОм резисторы бар қысқыш;
• BOOT1: сұр, 1 кОм;
• BOOT2: қоңыр, 1 кОм.

Қолдану тәртібі

1. ЭБУ түрін және бағдарлама модулін таңдап, нақты Bench/Boot сызбасын ашыңыз.
2. Қоректі толығымен өшіріп, GND және негізгі қорек желілерін қосыңыз.
3. CAN, K-Line, GPT, BOOT, CNF және VPP желілерін тек сызба бойынша қосыңыз.
4. Қысқа тұйықталудың жоқтығын тексеріп, жүктеуші операциясын бастаңыз.
5. Жұмыс аяқталғаннан кейін алдымен қоректі өшіріп, содан кейін кабельді ажыратыңыз.

Маңызды: кабель распиновканы өзі анықтамайды. Сигналдық контактқа 12 В қате беру ЭБУ мен адаптерді зақымдауы мүмкін.
