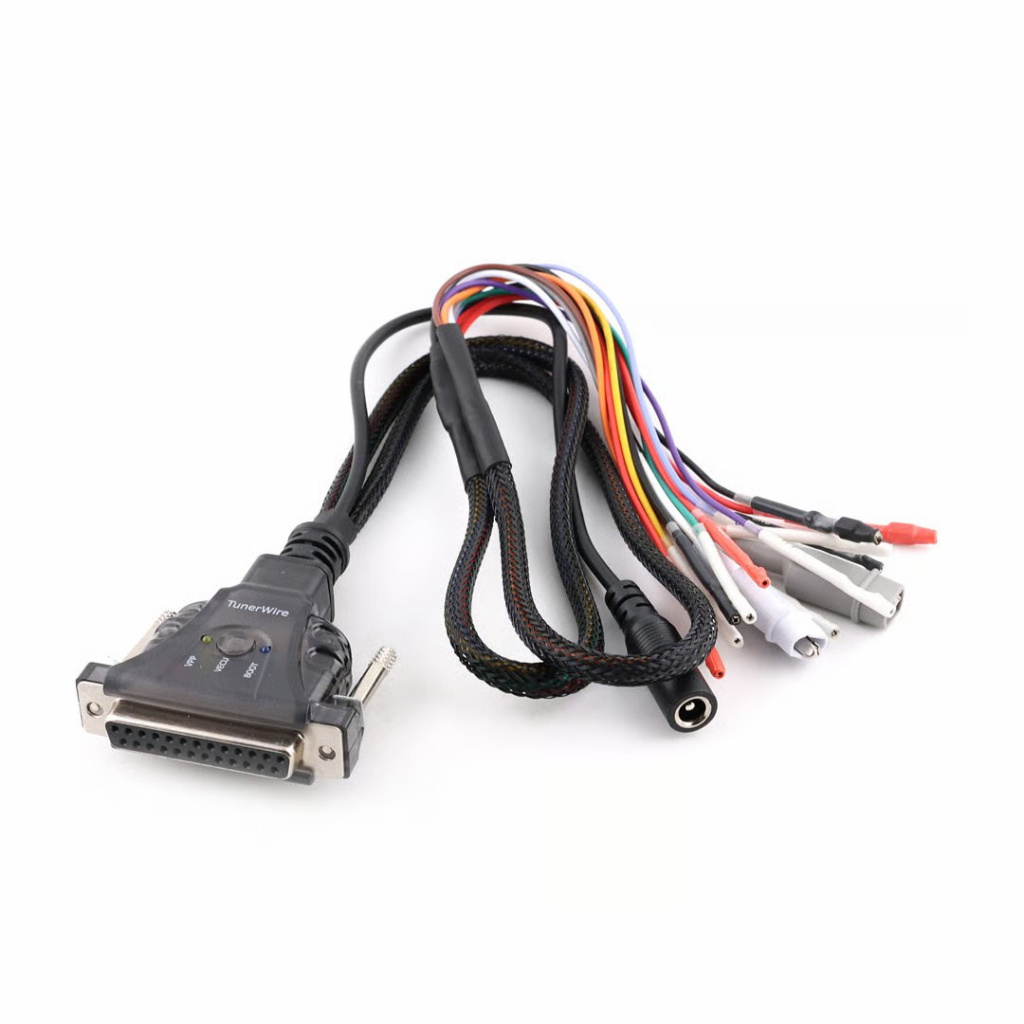

Scanmatik SM3 және SM2-Pro үшін TunerWire кабелі
TunerWire — автомобильдің электрондық басқару блогын үстелде қауіпсіз қосуға арналған кәсіби кабель. Ол Scanmatik SM3 және SM2-Pro адаптерлерімен жұмыс істейді және қолдау көрсетілетін жүктеушілер арқылы ЭБУ-ды оқу, жазу және қалпына келтіру үшін қолданылады. Негізгі мүмкіндіктері ЭБУ қорегін қолмен және бағдарламадан автоматты басқару; көптеген EDC…
Сипаттамалары, мақсаты және жиынтығы
TunerWire — автомобильдің электрондық басқару блогын үстелде қауіпсіз қосуға арналған кәсіби кабель. Ол Scanmatik SM3 және SM2-Pro адаптерлерімен жұмыс істейді және қолдау көрсетілетін жүктеушілер арқылы ЭБУ-ды оқу, жазу және қалпына келтіру үшін қолданылады.
Негізгі мүмкіндіктері
- ЭБУ қорегін қолмен және бағдарламадан автоматты басқару;
- көптеген EDC блоктары үшін GPT сигналдарын автоматты бейімдеу;
- VECU қорегін жеке түймемен мәжбүрлі қосу және күй индикациясы;
- қысқа тұйықталудан, полярлықтың ауысуынан және 36 В-қа дейінгі кернеуден қорғаныс;
- BOOT/CNF және VPP желілерінің индикациясы;
- жоғары іске қосу тогын қажет ететін ЭБУ-ға арналған қуатты кілт;
- түсті сымдар PCMFlash құжаттамасындағы белгілеулерге сәйкес келеді.
Сипаттамалары
- қорек кернеуі: 12–36 В;
- өткізгіш ұзындығы: 0,6 м;
- салмағы: шамамен 0,1 кг.
Жиынтық
- TunerWire кабелі;
- Lyra 2,1 мм жалпақ контактыларға арналған 7 адаптер;
- 2 мм дөңгелек контактыларға арналған 7 адаптер.
Қауіпсіз жұмыс тәртібі
- ЭБУ және жүктеуші үшін тексерілген қосылу сызбасын табыңыз.
- Қорек өшірулі кезде GND, қорек және сигнал желілерін қосыңыз.
- Әр сымның полярлығы мен мақсатын қайта тексеріп, содан кейін ғана қорек беріңіз.
- Жұмыс аяқталған соң алдымен қоректі өшіріп, содан кейін контактыларды ажыратыңыз.
Combiloader туралы: бұл бағдарламада автоматты қорек Host-адаптер арқылы қарастырылған. TunerWire қолданылғанда қолмен басқару қолжетімді, ал күрделі қорек ретін талап ететін модульдер үшін Host-адаптерді қолдану қажет.
