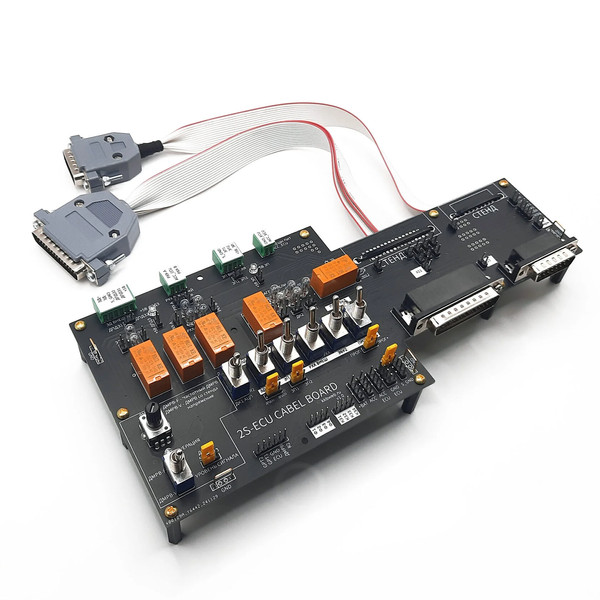

Кабель стенда 2S ECU CABEL BOARD

Кабель стенда 2S ECU CABEL BOARD

Комплект кабелей для стенда 2S-ECU Maximum расширяет функционал стенда, а также реализует удобное подключения к ЭБУ. Через кабели ЭБУ можно производить программирование ЭБУ и проверку ЭБУ.
Кабель подключения стенда 2S ECU CABEL BOARD универсальный и к нему уже подключаются кабели ЭБУ с разъемами ЭБУ.
В кабеле реализованы следующие дополнения:
1. Частотный ДМРВ и переключение между частотным ДМРВ-F и обычным напряжением ДМРВ-V со стенда;
2. Выведены пины для программирования GPT1 и GPT2;
3. Переключатель «Программирование» при этом можно подавать как «+», так и «–»;
4. Переключатели для проверки каналов датчиков ДК1 и ДК2, ДПДЗ1 и ДПДЗ2, ЭП1 и ЭП2;
5. Возможность подключения «Внешних» снятых с автомобиля дроссельную заслону и/или электронную педаль и регулятор холостого хода (РХХ);
6. Выведены контакты для контроля работы катушек и форсунок, напряжений питания датчиков;
7. Нагрузки для каналов нагревателей ДК1 и ДК2, реле вентилятора 2, РХХ и мотора ЭД;
8. Реализовано разделения «сигнального минуса» (общего провода датчиков, сигнальная земля и т.п. названия); и др

Ознокомительное видео по ссылке: https://youtube.com/shorts/OUyJYyrWeTk
